PC All-In-One Shuttle XPC P52U, dotykový displej, SSD, IP54

PC All-In-One Shuttle XPC P52U, dotykový displej, SSD, IP54

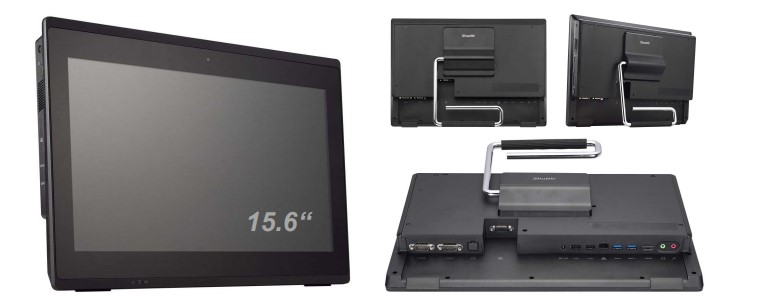

Rad počítačov typu „all in one“ od spoločnosti Shuttle zatiaľ zahŕňa modely s tromi rôznymi veľkosťami obrazovky: 11,6“, 15,6“ a 19,5“. Model série P52U s kapacitnou 15,6-palcovou multidotykovou obrazovkou ponúka rozlíšenie Full HD. Procesor Intel Ultra-Low-Voltage (ULV) zabezpečuje vysoký výpočtový výkon a zároveň udržiava nízku spotrebu energie. Vďaka pasívnemu chladeniu je systém prakticky nehlučný, bezúdržbový a schválený pre nepretržitú prevádzku 24 hodín denne, 7 dní v týždni. Obzvlášť vhodné pre vertikálne aplikácie je usporiadanie konektorov v spodnej časti a predný panel s krytím IP54, ktorý je chránený pred prachom a striekajúcou vodou.

Bez ventilátora a tichý
Pasívne chladenie pomocou tepelnej trubky, absolútne žiadny hluk ventilátora
Ideálne pre prostredia citlivé na hluk
Bez ventilátora, nenáchylný na prach a teda prakticky bezúdržbový

24/7 nonstop prevádzka
Toto zariadenie je schválené a vhodné pre nepretržitú prevádzku 24/7.
Požiadavky:

- Musí byť zaručená voľná cirkulácia vzduchu k PC.
- Vetracie otvory musia byť čisté.
- Ak je nainštalovaný pevný disk, musí byť tiež schválený ako trvalá súčasť prevádzky jeho výrobcom.

IP54 ochrana
Predný panel je chránený pred prachom a striekajúcej vode podľa triedy ochrany IP54.

Štruktúra:
Farba: čierna alebo biela
Rozmery: 393,6 x 272,5 x 39,8 mm (Š x V x H)
100 mm montáž na VESA
Otvor pre zámok Kensington
Hmotnosť: 3,25 kg netto, 4,5 kg brutto

Operačný systém
Tento systém sa dodáva bez operačného systému.
Je kompatibilný s:
- Windows 11 - 64-bit
- Windows 10 - 64-bit
- Linux - 64-bit

Dotyková obrazovka
Funkcia dotykovej obrazovky podporuje zadávanie končekmi prstov
Kapacitný dotykový panel s 10-bodovým viacdotykovým ovládaním
Podporuje ovládanie aj s rukavicami (PVC, bavlna, bavlna / ľan)
Stylus nie je podporovaný

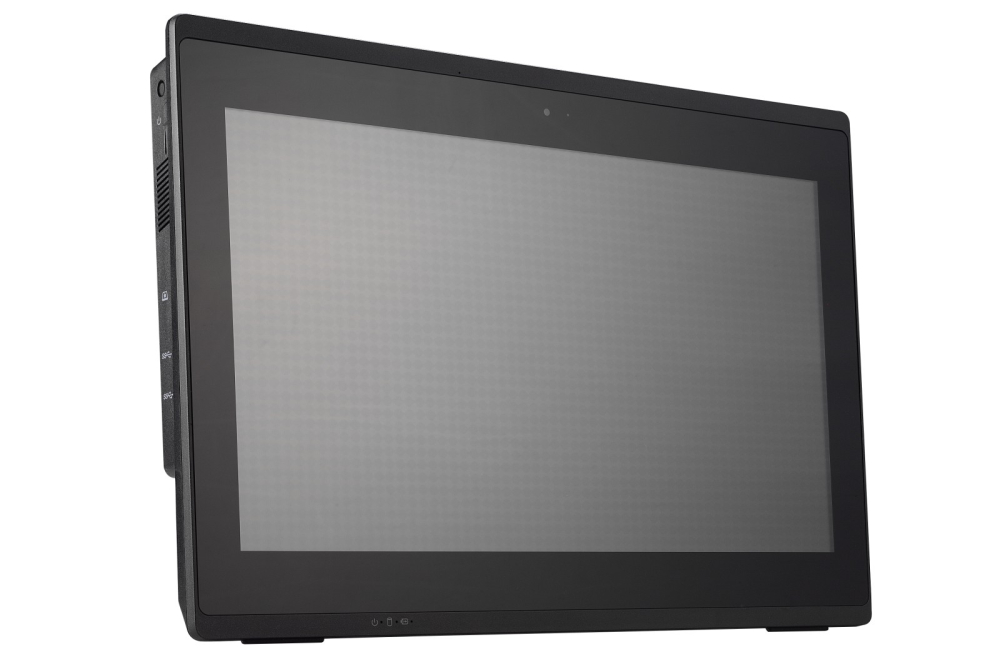

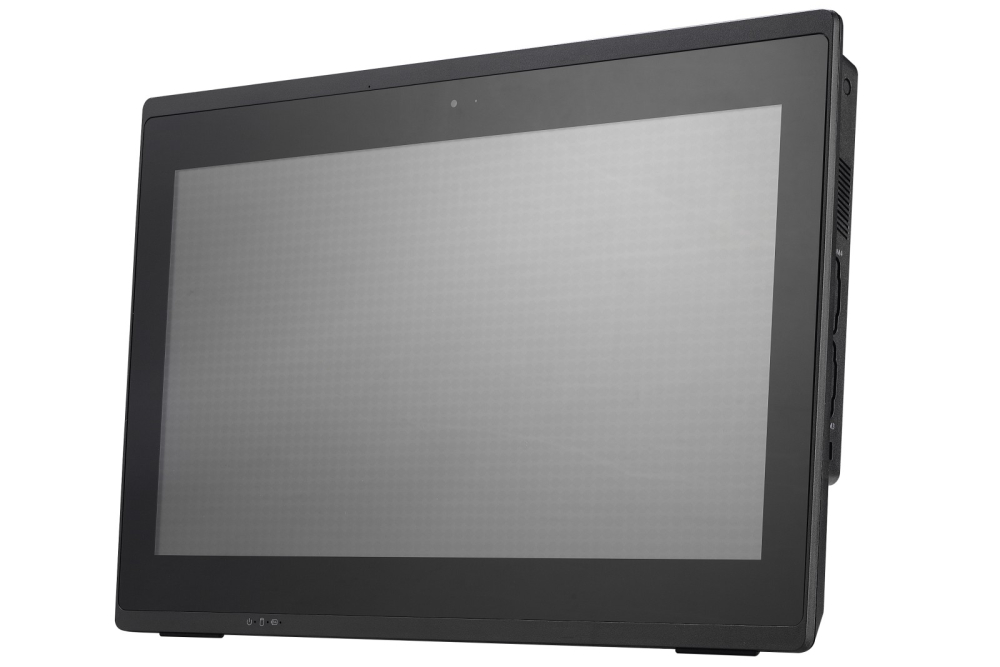

39,6 cm displej (15,6")
39,6 cm / 15,6 "LCD displej

Pomer strán: širokouhlý panel 16:9
Rozlíšenie: 1920 x 1080 = 2 megapixelov (Full HD / 1080p)

Procesor
Model: Intel Celeron 5205U (ULV)
Architektúra systému na čipe (SoC): nevyžaduje čipset
Puzdro FCBGA1528 - priamo prispájkované na základnú dosku
Kódový názov: Comet Lake-U (10. generácia Intel Core)
Jadrá / Vlákna: 2 / 2
Taktovacia frekvencia: 1,9 GHz
Vyrovnávacia pamäť L1/L2/L3: 256 kB / 1 MB / 2 MB
Ovládač pamäte: DDR4-2400 Dual Channel (1,2 V)
TDP výkon: maximálne 15 W
Výrobný proces: 14 nm
Maximálna teplota T-prechodu: 100 °C
Podporuje 64-bitové, VT-x (EPT), VT-d, Enhanced SpeedStep, NX bit, AES-NI, SSE 4.1/4.2

Integrovaná grafika
Grafická karta Intel HD 610
Tokovací kmitočet GPU: 300~900 MHz
Výkonné jednotky (EU): 12
Podporuje DirectX 12
Podporuje plné hardvérové ​​dekódovanie H264, H265 8/10 bit, VP8/9, VC-1, AVC
Podporuje technológie Quick Sync Video a Clear Video HD

Až tri displeje súčasne
Dva video porty podporujú dve ďalšie nezávislé obrazovky:
1) HDMI 1.4b podporuje rozlíšenie 1920 x 1080 pri 60 Hz alebo 3840 x 2160 pri 30 Hz
2) Analógové video VGA / D-Sub podporuje rozlíšenie 1920 x 1080 pri 60 Hz
Režimy viacerých monitorov sú nasledovné:
Režim klonovania: Všetky displeje zobrazujú rovnaký obsah s rozlíšením 1920 x 1080.
Rozšírený režim: Všetky displeje zobrazujú iný obsah.

BIOS
AMI BIOS v 16 MB EEPROM s rozhraním SPI
Podporuje zapnutie po výpadku napájania / trvalé zapnutie
Podporuje Wake-on-LAN (WOL) zo stavov ACPI S3, S4, S5
Podporuje monitorovanie hardvéru a funkciu Watchdog
Podporuje funkciu Firmware TPM v2.0





Podpora pamäte
2x slot SO-DIMM s 260 pinmi
Podporuje DDR4-2400 (PC4-19200) SDRAM pri 1,2 V
Kompatibilný aj s pamäťovými modulmi DDR4-2666/3200
Podporuje dvojkanálový režim
Podporuje maximálne 32 GB na DIMM, maximálna kapacita: 64 GB
Podporuje dva moduly DIMM bez vyrovnávacej pamäte (bez ECC alebo registrované)

2,5 "pozícia pre pevný disk / SSD
Podporuje jeden pevný disk SATA alebo jeden disk SATA SSD vo formáte 6,35 cm / 2,5"
Rozhranie SATA 3.0 podporuje rýchlosť prenosu dát až 600 MB/s (6 Gbit/s)
Podporuje jeden disk s výškou až 9,5 mm
Predinštalovaný kábel SATA

M.2-2280 Slot
Slot M.2 2280 BM poskytuje nasledujúce rozhrania:
- PCI-Express Gen. 2.0 X4
- SATA v3.0 (max. 6 Gbps)
Podporuje karty M.2 so šírkou 22 mm a dĺžkou 80 mm.
Podporuje disky M.2 SATA SSD (s kľúčom B+M) a M.2 PCIe NVMe-SSD (s kľúčom M)

Čítačka pamäťových kariet
Integrovaná čítačka kariet podporuje pamäťové karty SD, SDHC a SDXC

Webkamera
Integrovaná webová kamera s rozlíšením Full HD (1920 x 1080 pixelov)

Mikrofón a reproduktory
Predný panel s integrovaným elektretovým kondenzátorovým mikrofónom a
2x 2W reproduktory

Integrovaný zvuk
C-Media CM6542 (USB) alebo Realtek ALC269 (HD Audio)
Dva analógové audio konektory (3,5 mm) na spodnej strane:
1) Linkový výstup (slúchadlá)
2) Vstup pre mikrofón
Digitálny zvuk je podporovaný cez HDMI.

Drôtová sieť
Ethernetový ovládač Intel 219
Podporuje prevádzku 10 / 100 / 1 000 MBit/s
Podporuje funkciu WAKE ON LAN (WOL) z režimov S3 a S4
Podporuje spustenie zo siete pomocou prostredia Preboot eXecution Environment (PXE)

Bezdrôtová sieť (WLAN)
Slot M.2-2230E podporuje USB 2.0, PCIe X1 a CNVi
vhodné pre bežne dostupné moduly WLAN vo formáte M.2
Dve interné antény WLAN pre 2,4/5 GHz sú už predinštalované.
Šasi má dva 7 mm otvory pre voliteľné externé antény.

Predné LED diódy
LED dióda napájania (modrá)
LED dióda pevného disku (oranžová)
LED dióda batérie (červená) – rezervovaná, bez funkcie

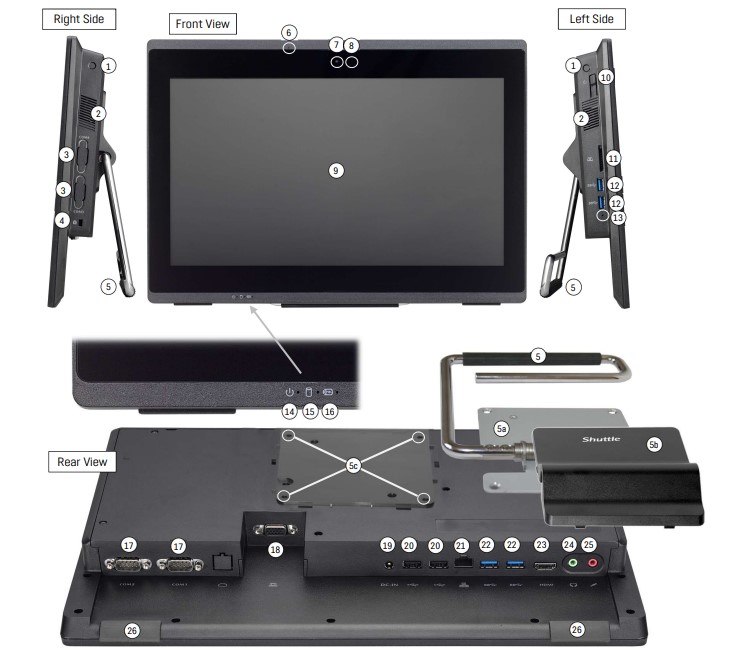

Konektory na ľavej strane
Vypínač
2x USB 3.2 Gen 1 (max. 5 Gbps)
čítačka SD kariet
Otvor s tlačidlom napájania
CMS button hole

Konektory na pravej strane
Voliteľné: 2x COM/sériový (D-Sub, RS232)
Otvor pre zámok Kensington

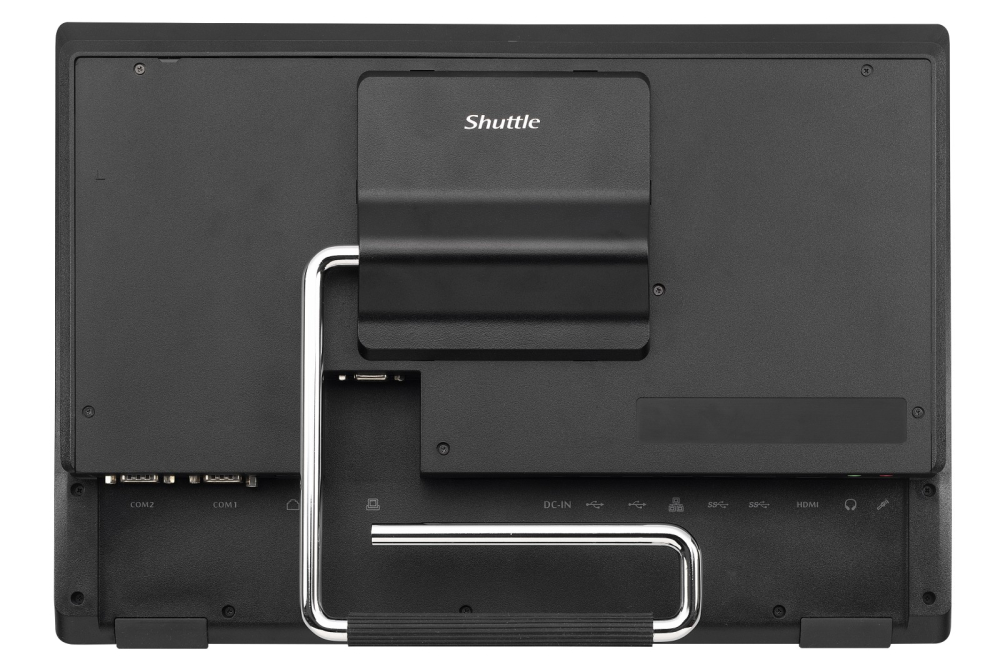

Konektory na spodnej strane
HDMI 1.4b (podporuje digitálne video a digitálny audio)
VGA konektor (D-Sub 15-pólový, analógové video)
2x USB 3.2 Gen. 1 (max. 5 Gb/s, modrý)
2x USB 2.0
2x COM/sériový (D-Sub, RS232)
Gigabitová sieť (LAN, RJ45)
Audio linkový výstup / slúchadlá (3,5 mm jack)
Mikrofónový vstup (3,5 mm jack)
DC vstup pre externý napájací adaptér (5,5 / 2,5 mm)
2x perforácia pre voliteľné antény WLAN/LTE (priemer: 7 mm)

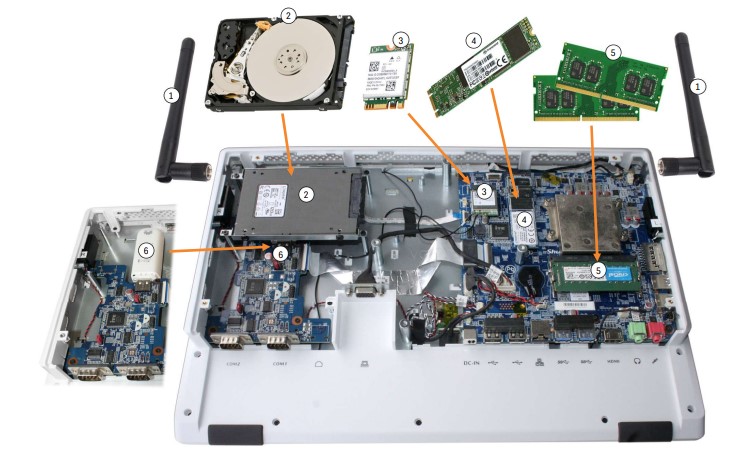

Konektory na doske
Interný konektor USB 2.0 typu A pre USB kľúč
Kombinovaný dátový/napájací konektor Serial ATA (6 Gbps)
3x USB 2.0 konektor (všetky obsadené)
Konektor pre mikrofón (2-pinový, obsadený)
Konektor pre reproduktory (4-pinový, obsadený)
Konektor eDP (Embedded DisplayPort) - obsadený displejom
Konektor LPC (obsadený)
Konektor I2C
Konektor pre batériu CMOS (2-pinový obsadený)

Otváracie otvory pre voliteľné antény
Šasi obsahuje dva perforované 7 mm otvory
pre voliteľné antény namontované s (RP-) SMA konektorom
pre bezdrôtovú sieť, ako je WLAN alebo WWAN (napr. LTE)

Nabíjačka
Externý 65 W napájací adaptér (bez ventilátora)
Vstup: 100 ~ 240 V AC, 50/60 Hz, max. 1,6 A
Výstup: 19 V DC, max. 3,42 A, max. 65 W

Vstupný DC konektor
Vstupný DC konektor: 5,5 / 2,5 mm (vonkajší / vnútorný priemer)
DC vstup počítača podporuje externý
napájací zdroj s 12V ± 5% alebo 19V ± 5%.

Zahrnuté príslušenstvo
Stručný návod
DVD s ovládačom
Externý napájací adaptér (65W / 19V)
Napájací kábel
Skrutky

Voliteľné príslušenstvo
PCL71: COM / LPT / RJ11 adaptér:
- 1x paralelný (25p D-Sub)
- 2x sériové RS232 (9p D-Sub) podporuje 0/5 / 12V
POS01: COM / LPT / RJ11 adaptér:
- 1x paralelný (25p D-Sub)
- 2x sériové RS232 (9p D-Sub) podporuje 0/5 / 12V
- 2x sériové RS232 (8p RJ45)
- 1x DIO / RJ11 konektor pre zásuvku na peniaze podporuje 12 / 24V
PNFC03: Modul NFC (podporuje iba Windows 10, bez Linuxu a podpory transakcií)
- Poznámka: PNFC03 je k dispozícii len na vyžiadanie


Environmentálne kritériá
Prevádzková teplota: 0 ~ 40 ° C
Vlhkosť: 10 ~ 90%

Certifikácia a zhoda
EMI: CE, RED, FCC, RCM, VCCI
Bezpečnosť: CB, ETL
Ďalšie zhody: RoHS, ErP Lot3, Energy Star v7.0

Zhoda

Toto zariadenie je klasifikované ako technické informačné zariadenie (ITE) v triede B a je určené na použitie v obývacej izbe a kancelárii. Označenie CE potvrdzuje zhodu so smernicami EÚ:
(1) 2014/30 / EÚ o elektromagnetickej kompatibilite (EMC),
(2) 2014/35 / EÚ o elektrických zariadeniach určených na používanie v rámci určitých limitov napätia (LVD),
(3) 2009/125/EÚ o požiadavkách na ekodizajn energeticky významných výrobkov (ErP),
(4) 2014/53 / EÚ týkajúca sa rádiových a telekomunikačných koncových zariadení (RED
