PC All-In-One Shuttle P22U

PC All-In-One Shuttle P22U

Kompaktný All in one PC pre POS aplikácie. Intel Celeron 5205U processor / 4 GB RAM / 120 GB SSD / sériové porty v základnej zostave.

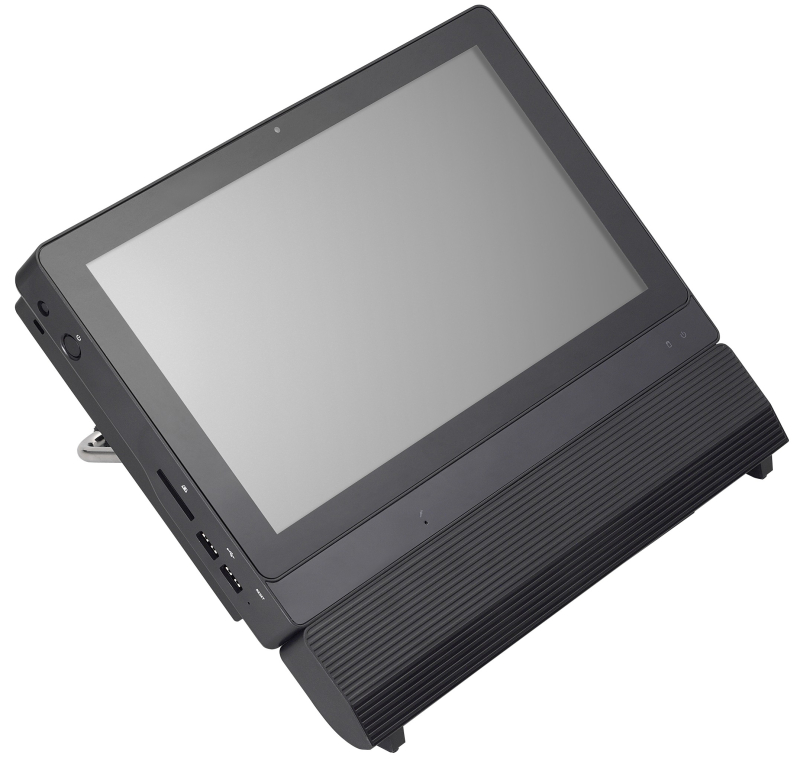

Shuttle XPC all-in-one P22U s 11,6" multidotykovým displejom je umiestnený ako priestorovo úsporný pokladničný systém alebo ovládacie zariadenie na prehrávanie médií alebo automatizáciu. Nastaviteľný stojan umožňuje flexibilné pozorovacie a prevádzkové uhly, pričom môže byť pripevnený VESA na vhodné stojany alebo steny. Predný panel je chránený pred striekajúcou vodou a prachom podľa hodnotenia IP54. Odnímateľná zberná skrinka káblov na spodnej strane pomáha predchádzať neporiadku. Vďaka pasívnemu chladeniu je systém prakticky hlučný -Menej, bezúdržbový a schválený pre nepretržitú prevádzku 24/7.



Bez ventilátora

Pasívne chladenie heatpipe, žiadny hluk ventilátora
Ideálne na použitie v prostrediach citlivých na hluk
Bez ventilátora, bezprašný a teda prakticky bezúdržbový

24/7 nonstop prevádzka
Toto zariadenie je schválené na nepretržitú prevádzku 24/7.
Požiadavky:
- Musí byť zaručená voľná cirkulácia vzduchu medzi PC.
- Vetracie otvory musia byť čisté.
- Ak je nainštalovaný pevný disk, musí byť tiež schválený ako trvalý
prevádzky jeho výrobcom.

Chránené IP54
Predný panel je chránený pred prachom a prachom
striekajúcej vode podľa triedy ochrany IP54.

Vlastnosti:

Farba: čierna
Rozmery:
- bez káblovej zbernej skrinky: 29,9 x 20,3 x 5,0 cm (Š x V x H)
- s káblovým zberným boxom: 29,9 x 27,1 x 5,0 cm (Š x V x H)
Možnosť uchytenia VESA 100 mm
Montážny otvor pre zámok Kensington
Hmotnosť: 2,47 kg čistá, 3,39 kg hrubá

Operačný systém
Tento systém je dodávaný bez operačného systému.
Je kompatibilný s:
- Windows 10/11 - 64-bit
- Linux - 64-bit

Dotyková obrazovka
Funkcia dotykovej obrazovky podporuje zadávanie končekmi prstov
Kapacitný dotykový panel s 10-bodovým viacdotykovým ovládaním
Podporuje vstup s rukavicami (PVC, bavlna, bavlna/ľan)
Stylus nie je podporovaný
29,5 cm displej (11,6")
29,5 cm / 11,6" LCD TN displej
Pomer strán: 16:9 širokouhlý
Rozlíšenie: 1366 x 768 = 1,05 megapixela
Jednotka podsvietenia: LED, Svietivosť: 250 cd/sqm (typ.)
Hrúbka skla: 3,2 mm, Anti-Glare

Procesor
Model: Intel Celeron 5205U (ULV)
Architektúra System-on-a-chip (SoC): nevyžaduje sa žiadna čipová sada
Obal FCBGA1528 - pripájaný priamo na základnú dosku
Kódové meno: Comet Lake-U (10. generácia Intel Core)
Jadrá/závity: 2/2
Frekvencia: 1,9 GHz
Vyrovnávacia pamäť L1/L2/L3: 256 kB / 1 MB / 2 MB
Pamäťový radič: DDR4-2400 Dual Channel (1,2 V)
TDP výkon: 15 W maximálne
Výrobný proces: 14 nm
Maximálna teplota spoja: 100 °C
Podporuje 64-bit, VT-x (EPT), VT-d, Enhanced SpeedStep, NX bit, AES-NI, SSE 4.1/4.2

Integrovaná grafika
Grafická karta Intel UHD Graphics 610
Frekvencia hodín GPU: 300 ~ 900 MHz
Výkonné jednotky (EÚ): 12
Podporuje DirectX 12
Podporuje úplné hardvérové ​​dekódovanie H264, H265 8/10 bit, VP8/9, VC-1, AVC
Podporuje technológiu Quick Sync Video a Clear Video HD

Až tri displeje súčasne
Dva video porty podporujú dve ďalšie nezávislé obrazovky:
1) HDMI 1.4a podporuje 1920 x 1080 pri 60 Hz alebo 3840 x 2160 pri 30 Hz
2) Analógové video VGA / D-Sub podporuje rozlíšenie 1920 x 1080 pri 60 Hz
Špeciálne podmienky pre prevádzku v režime viacerých monitorov:
1) Režim klonovania: všetky displeje zobrazujú rovnaký obsah v rozlíšení 1366 x 768
2) Rozšírený režim: všetky displeje zobrazujú odlišný obsah

BIOS
AMI BIOS v 8 MB EEPROM s rozhraním SPI
Podporuje obnovenie pri výpadku napájania / vždy zapnuté
Podporuje Wake-on-LAN (WOL) zo stavov ACPI S3, S4, S5
Podporuje monitorovanie hardvéru a funkciu Watchdog
Podporuje funkcionalitu Firmware TPM v2.0

Pamäť
2x slot SO-DIMM s 260 pinmi
Podporuje DDR4-2400 (PC4-19200) SDRAM pri 1,2 V
Podporuje režim Dual Channel
Podporuje maximálne 32 GB na DIMM, maximálna celková veľkosť: 64 GB
Podporuje dva moduly DIMM bez vyrovnávacej pamäte (bez ECC alebo registrované)

Pevný disk / SSD
Podporuje jeden SATA pevný disk alebo jeden SATA SSD disk vo formáte 6,35 cm / 2,5"
Rozhranie SATA 3.0 podporuje rýchlosť prenosu dát až 600 MB/s (6 Gbit/s)
Podporuje jeden disk s výškou až 9,5 mm
Predinštalovaný kábel SATA

M.2-2280 Slot
Slot M.2 2280 M poskytuje nasledujúce rozhrania:
- PCI-Express Gen. 2.0 X4
- SATA v3.0 (max. 6 Gbps)
Podporuje M.2 karty so šírkou 22 mm
a dĺžkou 80 mm (typ 2280).
Podporuje M.2 SATA SSD (s kľúčom B+M) a M.2 PCIe SSD (s kľúčom M)

Čítačka pamäťových kariet
Integrovaná čítačka kariet podporuje pamäťové karty SD, SDHC a SDXC

Webkamera
Integrovaná webová kamera s rozlíšením Full HD (1920 x 1080 pixelov)

Mikrofón a reproduktory
S integrovaným elektretovým kondenzátorovým mikrofónom a 2 W reproduktorom

Integrovaný zvuk
Realtek ALC269 (HD-Audio) alebo C-Media CM6542 (USB)
Dva analógové audio konektory (3,5 mm) na spodnej strane:
1) Linkový výstup (slúchadlá)
2) Vstup pre mikrofón
Digitálny zvuk je podporovaný cez HDMI.

Drôtová sieť
Ethernetové rozhranie Intel i219
Podporuje prevádzku 10/100/1000 MBit/s
Podporuje WAKE ON LAN (WOL) z režimov S3, S4
Podporuje spustenie siete pomocou prostredia Preboot eXecution Environment (PXE)
Pripravené pre bezdrôtovú sieť (WLAN)
2x predinštalovaná interná anténa
WLAN karta nie je súčasťou balenia
Pripravené na inštaláciu karty WLAN M.2-2230
Otváracie otvory pre voliteľné antény
Šasi obsahuje dva perforované 6,5 mm otvory
pre voliteľné antény namontované s konektorom (RP-)SMA
pre bezdrôtovú sieť, ako je WLAN alebo WWAN (napr. LTE)

Predné LED diódy
LED napájania (modrá)
LED dióda pevného disku (oranžová)

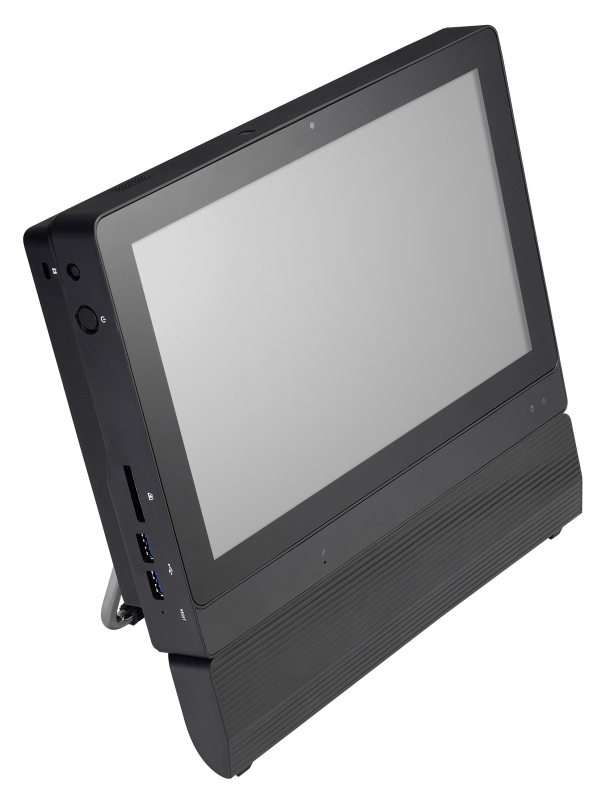

Konektory na ľavej strane
Vypínač
2x USB 3.2 Gen 1 (typ A)
čítačka SD kariet
Otvor s tlačidlom Clear CMOS
Montážny otvor pre zámok Kensington

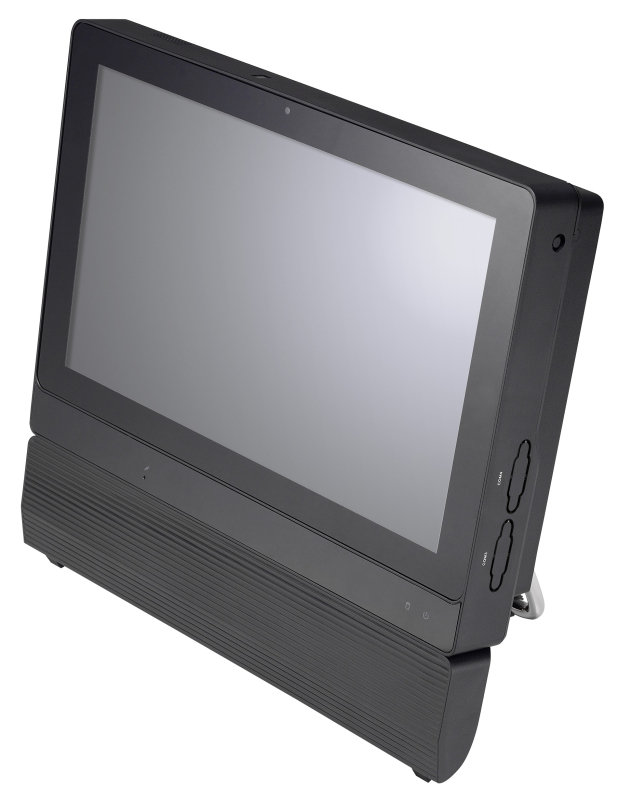

Konektory na pravej strane
Voliteľné: 2x COM port (RS232)

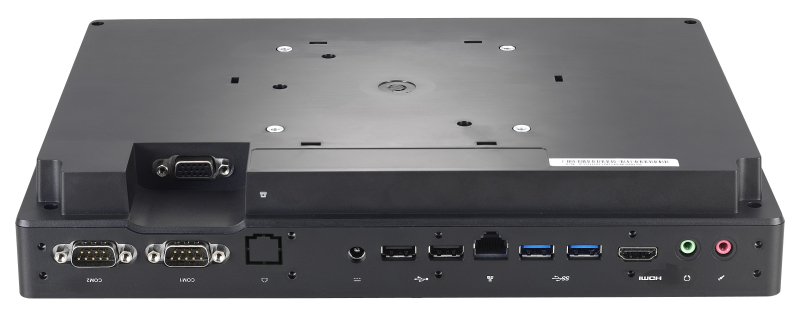

Spodná strana konektorov
HDMI 1.4 (podporuje digitálne video a digitálny zvuk)
VGA konektor (D-Sub 15 pol., analógové video)
2x USB 3.2 Gen 1 (typ A)
2x USB 2.0 (typ A)
Gigabitová sieť (LAN, RJ45)
2x COM port (RS232)
Zvukový linkový výstup / slúchadlá (3,5 mm jack)
Vstup pre mikrofón (3,5 mm jack)
DC vstup pre externý napájací adaptér (5,5 / 2,5 mm)

Konektory na doske
Interný konektor USB 2.0 typu A pre kábel USB
Serial ATA (dáta a napájanie)
3x USB 2.0 hlavička (všetky obsadené)
eDP konektor (Embedded DisplayPort) - obsadený displejom
LPC konektor (obsadený)
I2C konektor

Nabíjačka
Externý 65 W napájací adaptér (bez ventilátora)
Vstup: 100~240 V AC, 50/60 Hz, max. 1,6 A
Výstup: 19 V DC, max. 3,42 A, max. 65 W
Vstupný DC konektor
Vstupný DC konektor: 5,5 / 2,5 mm (vonkajší/vnútorný priemer)
DC-vstup počítača podporuje externý
napájací zdroj s 12V±5% a 19V±5%.

Zahrnuté príslušenstvo:
Sprievodca rýchlou inštaláciou
DVD s ovládačmi pre Windows 10
Externý napájací adaptér (65W / 19V) s káblom DC (cca 1,7 m)
Napájací kábel s euro zástrčkou (cca 1,75 m)

Voliteľné príslušenstvo:
1) Adaptér COM portu PCP21 alebo 2x PCP11 poskytuje ďalšie dva sériové COM porty na pravej strane
2) WLAN súprava WLN-M/M1 s dvomi externými anténami

Environmentálne kritériá
Prevádzková teplota: 0~40 °C
Vlhkosť: 10~90 %, bez kondenzácie

Certifikácia a zhoda
EMI: CE, FCC, BSMI, RCM, VCCI
Bezpečnosť: CB (IEC 60950/62368), cTUVus, BSMI
Ďalšie zhody: RoHS, ErP Lot3, Energy Star v8.0
Zhoda
Toto zariadenie je klasifikované ako technické informačné zariadenie (ITE) v triede B a je určené na použitie v obývačke a kancelárii. Značka CE potvrdzuje zhodu so smernicami EÚ:
(1) 2014/30/EÚ o elektromagnetickej kompatibilite (EMC),
(2) 2014/35/EÚ o elektrických zariadeniach určených na používanie v rámci určitých limitov napätia (LVD),
(3) 2009/125/ES o požiadavkách na ekodizajn energeticky významných výrobkov (ErP)
